倾斜摄影技术是国际测绘遥感领域近年发展起来的一项综合性高新技术,通过在同一飞行平台上搭载多台传感器,同时从垂直、倾斜等不同的角度采集影像,获取地面物体更为完整准确的信息。该技术获取的数据范围大、精度高,数据生产自动化从而大大降低了三维模型的生产周期和成本,生产的成果数据具有模型真实、现势性强、全要素等特点,可以更好的为国土、房产、城管、应急、公众互联网等多个领域提供空间信息服务,也为地理信息产业的发展开启了新的篇章。

电子地图发展过程

二维地图

抽象提取地物特征,以符号作为POI信息的主要载体。

  • 快捷的查看、搜索地物,在目前的硬件与网络环境下更加常用。
  • 过于抽象导致用户无法观察到真实的楼宇、路况等信息。

三维地图

“具象化”的二维地图,使地图从平面转变为立体。

  • 直观反映地物的外观、位置、高度等属性, 用户体验更好。
  • 目前我们看到的三维地图基本上是手工建模的结果,这种地图还是无法100%反映真实的世界,人为干预过多,美化过多。

倾斜摄影建模

最接近真实的世界,无论楼高、楼层甚至窗户细节都与实际情况相同。

  • 由于摒弃了过多人工干预,所以建模效率高,周期短,同时降低成本。
  • 随着硬件与网络环境的发展,真实的三维地图将是未来发展趋势。

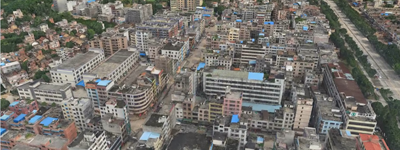

AnGeo案例展示
倾斜摄影测量技术概览

倾斜摄影测量作为一项高新技术,相对于传统的手工建模,具有数据精确全面、效率高、成本低、图像真实等特点,越来越受到国内地理信息行业的关注。

倾斜测量模型

传统手工模型

真实度 手工模型 倾斜测量
真实度 人工干预度高,主观性过强。 完全真实,无人工干预。
精度 楼高为估算值。 测绘级精度,高度准确。
要素表现 根据数据标准有取舍,不能完全展示所有要素 全要素呈现
成果类型 面片结构数据 DSM+影像
效率 效率低、周期长,耗费人力成本。 效率高、周期短
成本 成本相对较高。 成本低,约为手工模型成本的50%
AnGeo倾斜摄影测量的三维解决方案

AnGeo是高德公司自主研发,拥有完全自主知识产权的一款二三维一体化地理信息系统软件。是一款支持海量三维地理信息数据的共享、发布、浏 览、编辑、分析、检索等完整服务的软件产品,能够提供“数据-软件-服务-应用”四位一体的三维地理信息服务完整解决方案。AnGeo开放了所有的API, 使用户不论是在网络环境中还是单机应用,都能够根据自己的需求定制功能,以建立个性化的三维地理信息系统。

高德公司倾斜摄影测量解决方案能够为客户提供丰富的飞行器选择。通过自主建设与合作运用等多种方式,建立了高德强大的航空摄影测量飞行器梯队。公司结合客户航空摄影测量需求,提供从高空飞机、低空飞机、超低空飞机以及动力飞行器等在内的多种飞行器方案选择。目前公司能提供的飞行器主要有:运5、运8、运12、塞斯纳、直升机、动力三角翼等。

联合合作伙伴,高德能够为用户提供多种倾斜摄影相机方案,覆盖了国内外多种性能先进的型号,包括以色列A3相机、国产SWDC-5、国产TOPDC-5等,随着技术发展,将有更多的相机选择。

Street Factory是Astrium旗下Infoterra公司生产的倾斜摄影测量自动化处理软件。Street Factory系统通过获得的倾斜影响进行几何处理、多视匹配、三角网构建、提取出典型地物纹理特征,并对该纹理进行可视化处理,最终得到三维模型。依托Pixel Factory的影像解译和并行处理能力,Street Factory仅依靠倾斜影像,无需LIDAR等辅助设备便可提供逼真的建模场景和智能的处理流程,构建不同层次细节度下的三维模型。

AnGeo Uniscope是具有完整知识产权的、底层自主研发三维GIS软件。经测试,最大的三维数据量超过10T,均可流畅加载。同时可提供丰富的GIS应用功能,支持各个行业的GIS应用,比如视域分析、挖填方分析、路径分析等众多GIS分析功能。目前已经在城市地下空间管理、电力、军事、城市规划、交通、环保、水利、互联网地图服务等领域中得到了广泛应用,能够全面支持基于倾斜摄影测量手段生成的数据成果。
